半導體

半導體〈semiconductor〉，顧名思義，是導電力介於金屬等導體和玻璃等非導體間的物質。若以導電率來看，半導體大致位於10³和10^-10(ohm-cm)^-1間〈當然這只是概分，這三者之間並沒有制式的界限存在〉。室溫下鋁的電阻值為2.5x10^-6ohm-cm，而玻璃則幾乎為無限大。會有這種現象是因為物質內部電子分佈在不同的能量範圍〈能帶，energy band〉內，其中可讓電子自由移動的能帶稱為導帶〈conduction band〉，除非導帶內有電子可自由活動，否則物質將無法經由電子來傳導電流，其它能帶〈價帶，valence band〉的電子必須要克服能量障礙〈指能隙，energy bandgap〉，躍升至電導帶後，方可成為導電電子。例如玻璃，即是因為這能隙太大，使得電子在室溫下無法跳躍至導帶自由活動，所以是非導體。

至於半導體，其能量障礙不是很大，介於非導體與導體之間，所以在高溫、照光等給予能量的狀況或適量地加入一些可減小能量障礙的元素〈參質〉，便可改變其電阻值，成為電的良導體。電子工業便是利用半導體這種可隨環境、參質的加入等而改變其導電能力之特性，發展出多項的應用產品。

半導體的應用範圍很廣，包括二極體、電晶體等電子元件及發光二極體、雷射二極體、各類檢測器、太陽能電池等光電元件。除此之外，尚有功率元件，及目前相當熱門的各類顯示器都可以見到半導體的蹤跡。

半導體材料又可分為元素半導體〈element semiconductor〉及化合物半導體〈compound semiconductor〉。元素半導體是由單一元素所組成的半導體，如Si、Ge等；化合物半導體則是由兩種以上的元素所組成的半導體，如GaAs、ZnS等，常應用於光電或高速元件中。

1.NMOS製程步驟圖:

以下是NMOS製程的動畫圖，是元素參考〝VLSI製程技術--莊達人著--高立--ISBN 957-584-327-4--P396~P408〞中所述及的NMOS製程步驟所做，所以相信大家對於此動畫所呈現的各步驟應當不陌生。做成動畫後能更清楚地了解各步驟的順序及使用時機，若有不清楚的地方，也請參閱此書。

本動畫的製程所用到的光罩數為四，分別用來：

第一道：定義主動區

第二道：定義閘極區

第三道：定義接觸窗〈contact window〉

第四道：定義連線圖案

在此四道後，一般還有最後一道光罩，是用來定義與外界相接的銲電區〈pad window〉。不過限於時間，便沒有加上去，最後只長到護層〈passivation layer〉。另外，各層大小厚度比例並不正確，只能用來表示其相對位置而已。

2.IC製作流程

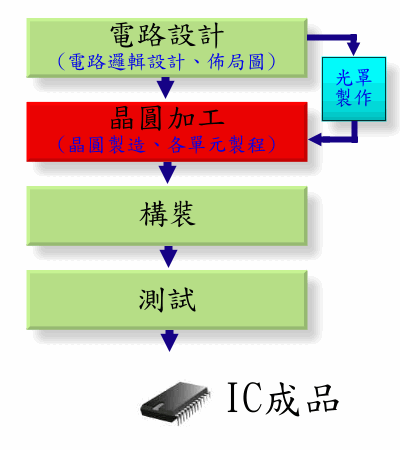

整個IC製作的流程大概可分為為電路設計〈IC design〉、晶圓加工〈wafer fabrication〉、封裝〈packaging〉及測試〈test〉四大部份，其關係如下圖所示：

3.晶圓

晶圓，wafer，是VLSI製程中不可或缺的材料，IC上所有的元件都是〝長〞在這上面。晶圓也就是我們一般常聽到的底材〈substrate〉。

以矽晶圓來說，它的來源是石英〈主成份為氧化矽〉。剛開挖出來的石英礦，必須經過純化、高溫溶解、蒸溜、沉積等步驟，得到所謂高純度的矽棒〈silicon rod〉，但這時候的矽並非是結晶狀態，因此必須再以單晶成長方法來得到所需的單晶矽。常見的單晶成長法有拉晶法〈Czochralski、CZ法〉和浮游區域法〈Float Zone、FZ法〉。其中以拉晶法最為被廣泛使用，因為這種方法所需的成本較低，且容易達成大尺寸化；而FZ法所成長的矽晶錠〈silicon ingot〉，其雜質濃度一般會較低。

不管是用何種方法長成的晶錠，必須要經過grinding、slicing、lapping、etching、polishing、cleaning及inspection步驟，最後一片片的晶圓才會被包裝起來，以保持表面的無污染及平坦性。儘管如此，晶圓在使用之前，仍須經過化學物品的清洗，確保其表面品質。

晶圓的大小〈指其直徑〉由早先的三吋〈約7.5公分〉到目前的八吋〈約20公分〉，未來將朝的十二吋、十六吋等大尺吋方向前進，主要是為了提高VLSI的產能且提升IC的良率，以增加廠商自身的競爭力。
